固体皮秒激光器是由那些构成?类型有哪些?

作者:小编 更新时间:2023-12-06 点击数:

固体皮秒激光器顾名思义,以固体材料为工作物质经泵浦放大到脉宽为皮秒的激光器,固体一般分为基质(晶体或玻璃)和激活离子。固体激光器具有体积小、脉宽窄、长期稳定可靠的特点。

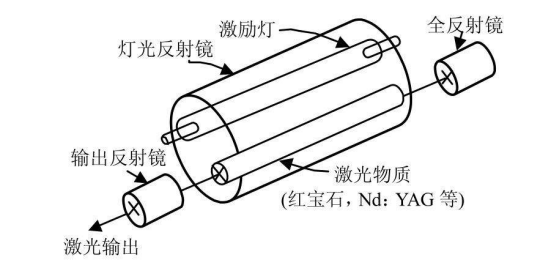

固体皮秒激光器主要由:激光晶体、激励源、倍频腔、谐振腔、反射镜、电源等部分组成。

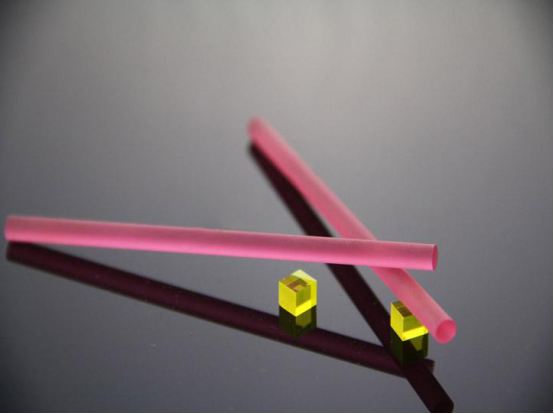

工作物质:物质主要由透明的晶体及特殊的玻璃为材料,掺杂激活离子构成。根据形状可以分为板条与圆柱类型,这类物质具备良好的物理/化学稳定性,较窄的荧光谱线,强而宽的吸收波段和高的荧光量子效率。例如:红宝石、掺钕钇铝石榴石、氟化钇锂。根据上述物质特性,已研制出具有宽带荧光特性的可调谐激光晶体,如金绿宝石。




激励源及泵浦耦合方式:固体激光器主要已光泵浦方式,根据脉冲或连续需求对泵浦光源可针对性的选择。在泵浦耦合方式上又区分端面泵浦与侧面泵浦,端泵的光学模式要比侧泵的好,激光质量高,作用在物质上的精细度要好;端泵的能耗要比侧泵的低很多;因此市面上端面慢慢成为主流,且价格也相对较高。




应用场景:

固体激光器脉宽到皮秒,在玻璃加工、PCB电子电路、3C生活、光伏新能源、锂电及半导体等场景有广泛用途。例如:玻璃陶瓷激光切割、激光毛化、激光炫彩;PCB软板膜钻孔、塑料复合材料打标;PERC电池开槽、SE网板切割;锂电极片切割、极片清晰、铝塑膜、防爆槽切割;miniLED、晶圆切割、IC载板标记等;









武汉华日精密激光,致力于国产固体激光器研究与生产,让激光改变生活。公司主营:固体激光器、光纤飞秒激光器、种子源的生产与研发;
