液晶面板(如TFT-LCD)或OLED面板的制造过程中,由于工艺复杂性及材料特性,会产生不同类型的点缺陷。这些点缺陷包括:亮点(Hot Pixel):像素持续发光,无法关闭,通常是因为内部晶体管、存储电容或有机发光材料存在异常。暗点(Dead Pixel):像素完全不发光或者发光极弱,通常是由于制造过程中的损坏导致电流无法通过该像素区域。
闪点(Stuck Pixel):像素状态不稳定,可能在应该开启或关闭时出现错误,表现为闪烁或颜色异常。碎亮点(Crushed Pixel):像素亮度不足或过度,显示效果不佳。解决方法是通过暗点化、亮点化、ITO隔离、激光炸射等方法对其进行修复或淡化,在实际生产中大约有5%~8%的点缺陷产生,通过激光修复或淡化后,可提升面板生产良率,从而大大降低面板企业的生产成本。
亮点缺陷是液晶面板最常见的问题,在液晶面板的制造过程中,包括灰尘、有机物、金属等异物会被吸附到结晶面板中。当异物被吸附到靠近彩色滤光片的区域时,相应于这些彩色滤光片的像素会发射出比其余正常像素亮得多的光,针对上述像素亮点的修复技术主要有BM修复和DM修复。

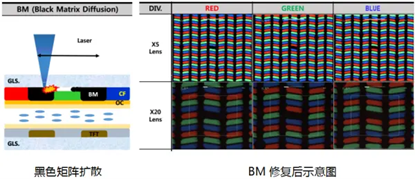

屏幕BM(Black Matrix,黑色矩阵)激光修复原理:黑色矩阵位于彩色滤光片(CF)与透明玻璃基板之间,它的作用是分隔各个像素以防止颜色串扰,并阻挡未被像素吸收的光线,提高对比度。当显示屏出现亮点(Hot Pixel)、暗点(Dead Pixel)或者亚像素缺陷时,使用精密控制的激光束照射到液晶或OLED面板上有缺陷的像素区域,激光产生的热效应会局部软化或改变彩膜与玻璃基板之间的材料结构,以及黑色矩阵的部分结构。在需要修复的坏点处,通过激光能量使该像素及其周围黑色矩阵材料发生物理变化,比如形成微小间隙或将碳化颗粒推入间隙,重新构建起阻止漏光的屏障,从而修复该像素的工作性能。
DM修复是对点缺陷的直接激光处理方式,那么这种修复过程可能会直接针对有缺陷的像素或者像素单元进行精确的激光能量照射。激光的能量可以用来熔化、蒸发有问题的部分薄膜材料,或者通过热效应恢复受损的晶体管结构至正常状态。

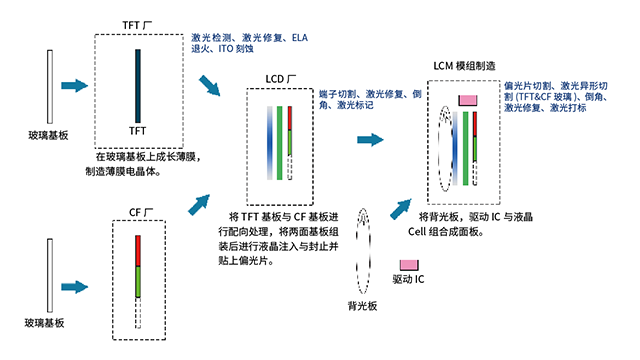

其他激光修复类型:针对OLED面板和LCD面板Array段的金属线路残留或缺失、光刻胶残留或运用Cut/Cvd/Ink技术进行修复;
针对OLEDCell、Module段中出现的亮点进行暗点化或Normal化维修;
针对Micro LED和Mini LED的不良Chip进行Remove和Replace;
